Rogir-K brug 1/1
Rogir-K-liggers zijn speciaal ontworpen voor viaducten in ophoging met lange opritten. Bij gelijke overspanning hebben deze liggers een kleinere constructiehoogte dan de Rogir-Z-liggers waardoor de opritten lager en korter kunnen worden.
Afmetingen:
- bruglengte variabel tot ca. 50.00 m;
- constructiehoogte 600 t/m 1800 mm (prefab);
- tussenliggerbreedte 1180 mm of 1480 mm;
- geen toog, alleen zeeg;
- kruisingshoek mogelijk;
- CUR Aanbeveling 100 mogelijk (B9);
- bruglengte variabel tot ca. 50.00 m;
- constructiehoogte 600 t/m 1800 mm (prefab);
- tussenliggerbreedte 1180 mm of 1480 mm;
- geen toog, alleen zeeg;
- kruisingshoek mogelijk;
- CUR Aanbeveling 100 mogelijk (B9);
Materiaaleigenschappen:
- Maatgevende milieuklasse XC4, XD3, XF2
- Cementsoort CEM III/A (ASR bestendig)
- Betonsterkteklasse C55/67
- Staalkwaliteit B500B
- Voorspankwaliteit FeP 1860 (Y186057)
Voorschriften:
- Betontechnologie NEN-EN 206-1 en NEN 8005
- Basiseisen NEN-EN 1990+NB
- Betonproducten NEN-EN 13369
- Brugelementen NEN-EN 15050
- Beton constructieve eisen NEN-EN 1992-1-1+NB
- Beton uitvoering NEN-EN 13670
- Beton bruggen NEN-EN 1991-2+NB
- Opleggingen elastomeren NEN-EN 1337-3
Profielkeuze Rogir-K brug (indicatief)
Uitgangspunten grafiek: brughoek 90å, brugbreedte 15.00 m, statisch bepaald.
Tussenliggers

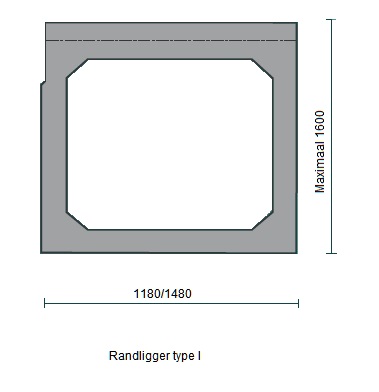

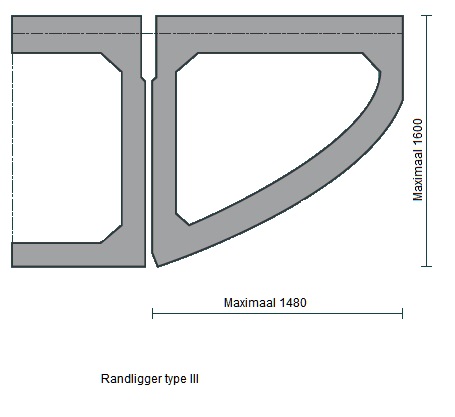

Randliggers

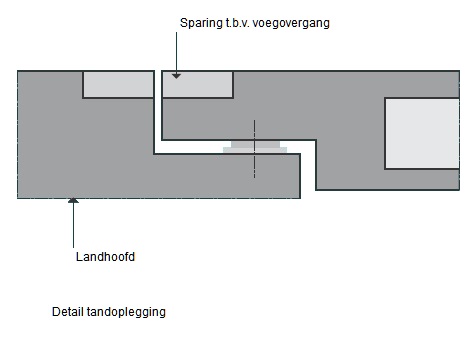

Details
