In waterrijke gebieden liggen vaak slechts een smalle waterloop en berm tussen de woningen, boerderijen of bedrijven en de openbare weg. Om het betreffende gebouw of perceel te bereiken dient men een brug of dam aan te leggen. Als toegangsbrug ontwikkelden wij een speciale brug onder de naam Omegabrug.
Dit is een eenvoudige vlakke brug met een geringe toog, bestaande uit twee delen en aan de wegzijde voorzien van een schuine verbreding, zodat de toegang vanaf de weg vergemakkelijkt wordt.
De Omegabrug heeft de volgende eigenschappen:
- bruglengte variabel van 3.50 tot 8.00 m
- brugbreedte tot 4.50 m, rijgedeelte 4.00 m
- voorzien van verbrede inrit
- eenvoudige en snelle montage
- geschikt voor normaal tot licht verkeer
- fundatie op staal mogelijk
- standaard voorzien van schamprand waarop leuning past
- simpele koppeling
Afmetingen
De standaardbrugelementen hebben een breedte van 2.25 m, zodat de totale brugbreedte 4.50 m bedraagt en het rijgedeelte 4.00 m. Deze breedte is ruim voldoende voor normaal verkeer. Een rijbreedte van 3.50 m of 3.00 m is eveneens uitvoerbaar door de brugelementen met 0.25 of 0.50 m te versmallen. De bruglengte is variabel met veelvouden van 0.50 m. De grootste totale lengte bedraagt 6.50 m. De dekdikte is standaard 0.25 m. De elementen worden standaard voorzien van een schampkant die 80 mm hoog en 200 mm breed is en van een verbreding aan de wegzijde om het inrijden te vergemakkelijken.
De Omegabrug kan als meerdelige brug worden uitgevoerd. Hierbij vervalt de inritverbreding en is de maximale lengte per veld beperkt tot 5.50 m. Naast de standaard Omegabrug kunnen wij ook in voorkomende gevallen projectmatig andere afmetingen leveren.
De Omegabrug kan als meerdelige brug worden uitgevoerd. Hierbij vervalt de inritverbreding en is de maximale lengte per veld beperkt tot 5.50 m. Naast de standaard Omegabrug kunnen wij ook in voorkomende gevallen projectmatig andere afmetingen leveren.
Oplegging
Als oplegmateriaal wordt staalvilt in stroken van 100 mm breedte meegeleverd. Dit dient vóór de montage van de brugelementen op de fundatie te worden gelegd, zodanig dat de brug midden op de fundatie komt te liggen.
Doorvoering
Elk brugelement wordt standaard voorzien van één doorvoering Ø 70 mm voor kabelvoorziening.
Koppeling
De Omegabrug wordt uit twee brugelementen opgebouwd die elk voor zich sterk genoeg zijn om de verkeersbelasting te kunnen dragen.

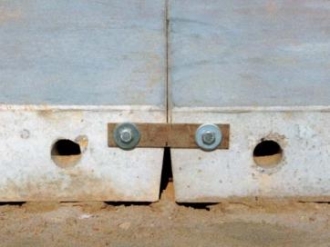

De elementen worden onderling verbonden met roestvast stalen koppelstrippen en ingestorte ankers.
De elementen worden onderling verbonden met roestvast stalen koppelstrippen en ingestorte ankers.
Leuningen
De Omegabrug kan door de opdrachtgever zelf van een leuning volgens eigen ontwerp worden voorzien, die met behulp van bijvoorbeeld lijmankers in de rand van de brug wordt aangebracht. Zowel het leveren en aanbrengen van een leuning als het boren van de benodigde ankers kan tegen meerkosten door ons worden verzorgd.
Gemeente Dordrecht, aangepaste Omegabrug. Lengte 75.50 m, breedte 3.40 m.
